परिभाषा और प्रमुख विशेषताएं

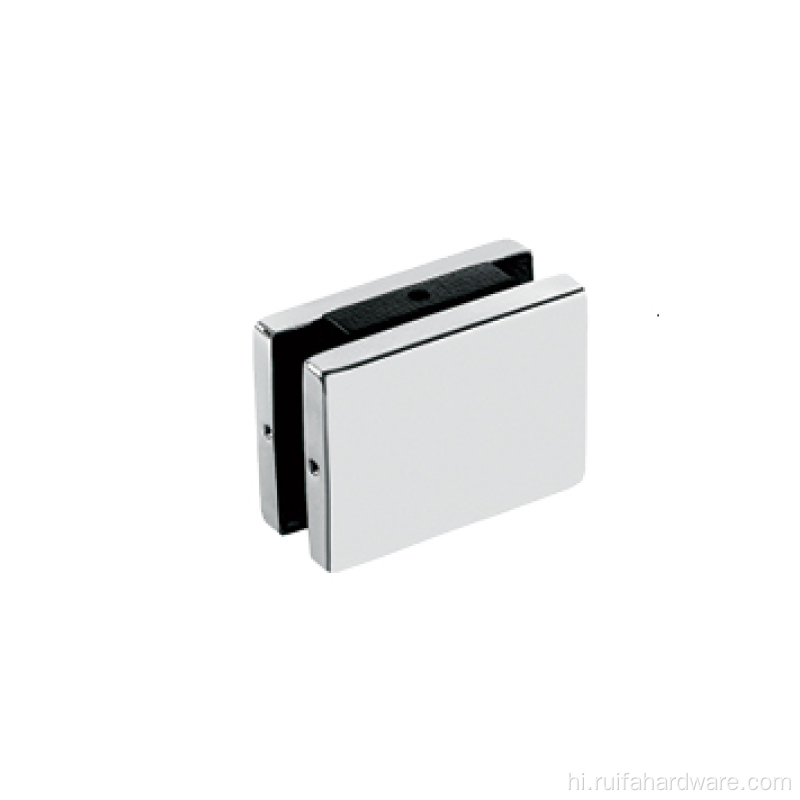

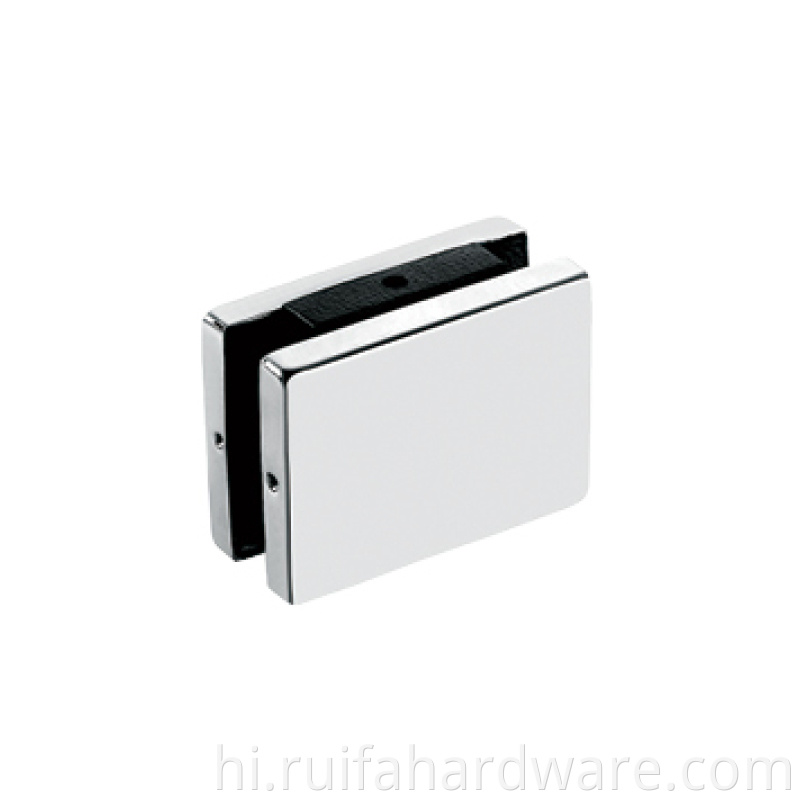

एक ग्लास डोर पैच फिटिंग एक हार्डवेयर सिस्टम है जिसे दीवारों, फर्श या छत जैसे वास्तुशिल्प संरचनाओं के लिए सुरक्षित रूप से फ्रैमलेस ग्लास दरवाजे (आमतौर पर 8-12 मिमी मोटी) को माउंट करने के लिए डिज़ाइन किया गया है। ये फिटिंग आधुनिक ग्लास इंस्टॉलेशन के चिकना, फ्रेमलेस सौंदर्य को बनाए रखते हुए चिकनी दरवाजा संचालन (स्विंगिंग, स्लाइडिंग, या पिवटिंग) को सक्षम करते हैं। वे दरवाजे के वजन को समान रूप से वितरित करते हैं, आंदोलन को स्थिर करते हैं, और दृश्यमान फ्रेम के बिना संरचनात्मक अखंडता सुनिश्चित करते हैं।
प्रमुख पैरामीटर और विशेषताएं
सामग्री
स्टेनलेस स्टील: उच्च-यातायात या बाहरी उपयोग के लिए संक्षारण-प्रतिरोधी और टिकाऊ। आमतौर पर नमी या भारी उपयोग के संपर्क में आने वाले घटकों के लिए उपयोग किया जाता है।
DIMENSIONS

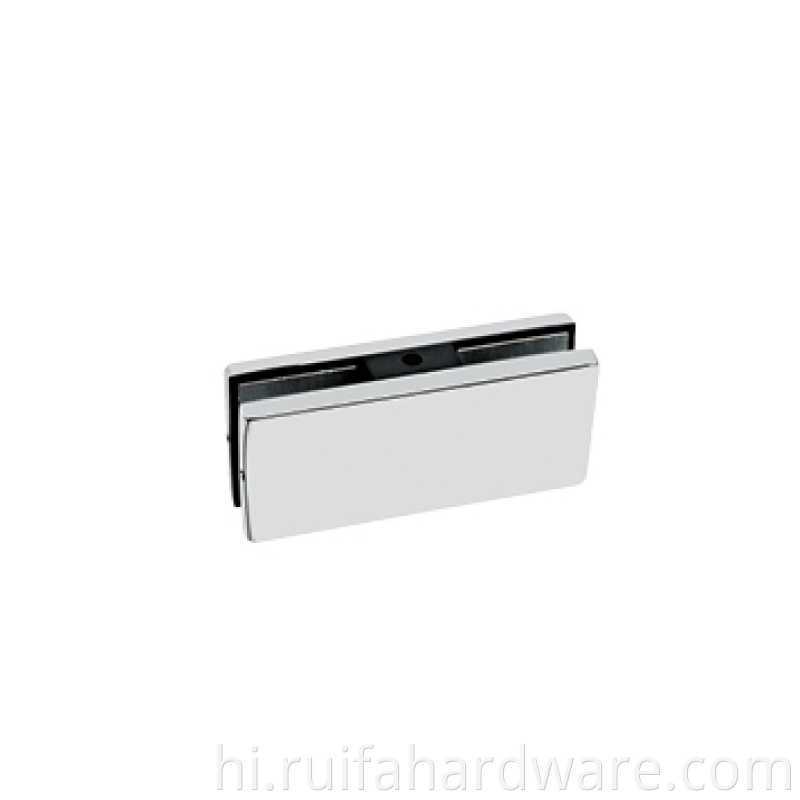

शीर्ष फिटिंग आमतौर पर लंबाई में 150-250 मिमी होती है, जबकि नीचे के पिवोट्स दरवाजे के वजन का समर्थन करने के लिए ऊंचाई में 50-100 मिमी को मापते हैं।
सुरक्षित लगाव सुनिश्चित करने के लिए स्क्रू होल रिक्ति 30-50 मिमी से रेंज।
कार्यात्मक घटक
शीर्ष फिटिंग: नियंत्रित द्वार आंदोलन के लिए हाइड्रोलिक क्लोजर को एकीकृत करें और इसमें समायोज्य समापन गति शामिल हो सकती है।
निचला पिवोट्स: घूर्णी स्थिरता और वजन वितरण प्रदान करें। कुछ मॉडलों में स्वचालित दरवाजा वापसी के लिए फर्श स्प्रिंग्स शामिल हैं।
लॉकिंग मैकेनिज्म: मोर्टिस लॉक या कुंडी सिस्टम को सीधे सुरक्षा के लिए फिटिंग में सीधे एम्बेड किया जा सकता है।
एस्थेटिक फिनिश: इंटीरियर डिज़ाइन शैलियों के साथ ब्लेंड करने के लिए पॉलिश, ब्रश, मैट, या गोल्ड फिनिश में उपलब्ध है।
अनुप्रयोग परिदृश्य
पैच फिटिंग उनके अनुकूलनशीलता और न्यूनतम डिजाइन के कारण उद्योगों में बहुमुखी हैं:
वाणिज्यिक स्थान
कार्यालय प्रवेश: हाइड्रोलिक पैच फिटिंग के साथ फ्रैमलेस ग्लास दरवाजे उच्च-ट्रैफिक क्षेत्रों में शांत, चिकनी संचालन सुनिश्चित करते हैं।
रिटेल स्टोरफ्रंट्स: मोर्टिस लॉक फिटिंग के साथ जोड़े गए टेम्पर्ड ग्लास दरवाजे दृश्य अपील को बनाए रखते हुए सुरक्षा को बढ़ाते हैं।
आवासीय सेटिंग्स
शावर बाड़े: संक्षारण प्रतिरोधी एल्यूमीनियम फिटिंग बाथरूम में नम वातावरण का सामना करते हैं।
बालकनी या आँगन के दरवाजे: स्टेनलेस स्टील पिवट फिटिंग मौसम की क्षति का विरोध करते हुए भारी कांच के पैनलों का समर्थन करते हैं।
हेल्थकेयर सुविधाएं
अस्पताल विभाजन: रोगाणुरोधी कोटिंग्स के साथ आसानी से साफ-सुथरी फिटिंग स्वच्छता मानकों को पूरा करती है।
आतिथ्य क्षेत्र
होटल लॉबी: स्वचालित हाइड्रोलिक क्लोजर ग्लास प्रवेश द्वार के लिए हाथों से मुक्त संचालन प्रदान करते हैं।
स्थापना विधियाँ
8-12 मिमी ग्लास दरवाजों के लिए मानक स्थापना
पूर्व-स्थापना तैयारी
कांच की मोटाई (8-12 मिमी) को सत्यापित करें और सुनिश्चित करें कि तनाव फ्रैक्चर को रोकने के लिए किनारों को पॉलिश किया जाता है।
सटीक छेद बनाने के लिए CNC ड्रिलिंग टेम्प्लेट का उपयोग करें (जैसे, धुरी शिकंजा के लिए 20 मिमी व्यास)।
बढ़ते शीर्ष फिटिंग
स्टेनलेस स्टील शिकंजा का उपयोग करके ओवरहेड संरचना के करीब हाइड्रोलिक को सुरक्षित करें। दरवाजे की धुरी अक्ष के साथ धुरी को संरेखित करें।
स्पेसर के छल्ले डालें यदि ग्लास अंतराल को खत्म करने के लिए 12 मिमी से पतला है।
नीचे के पिवोट्स को संलग्न करना
टॉर्क-नियंत्रित शिकंजा का उपयोग करके कांच के किनारे पर फर्श-माउंटेड धुरी को ठीक करें। सुनिश्चित करें कि दरवाजा बिना लड़खड़ाहट के सुचारू रूप से घूमता है।
अंतिम समायोजन
समायोजन वाल्व (जैसे, कार्यालयों के लिए मध्यम तनाव के लिए सेट) का उपयोग करके हाइड्रोलिक समापन गति को कैलिब्रेट करें।
पानी के प्रवेश को रोकने और कंपन शोर को कम करने के लिए फिटिंग के आसपास स्पष्ट सिलिकॉन सीलेंट लागू करें।
उदाहरण: 10 मिमी मोटी कांच के दरवाजे के लिए, इंस्टॉलर ग्लास और स्टेनलेस स्टील क्लैंप प्लेटों के बीच एक स्नग फिट सुनिश्चित करने के लिए 2 मिमी स्पेसर रिंग का उपयोग कर सकते हैं।
